產品介紹

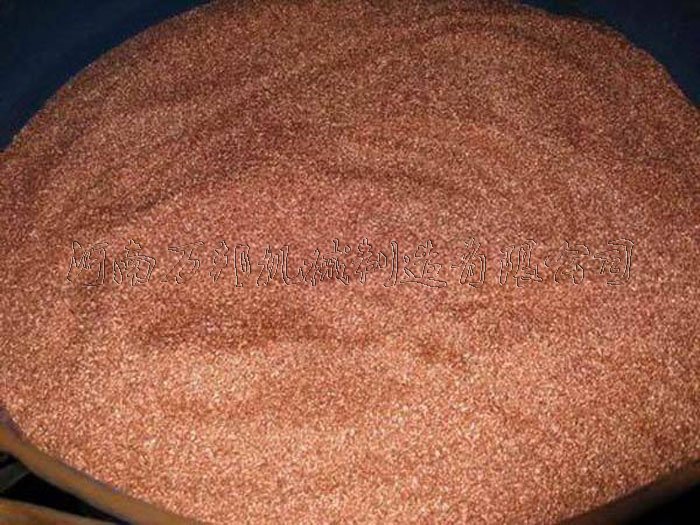

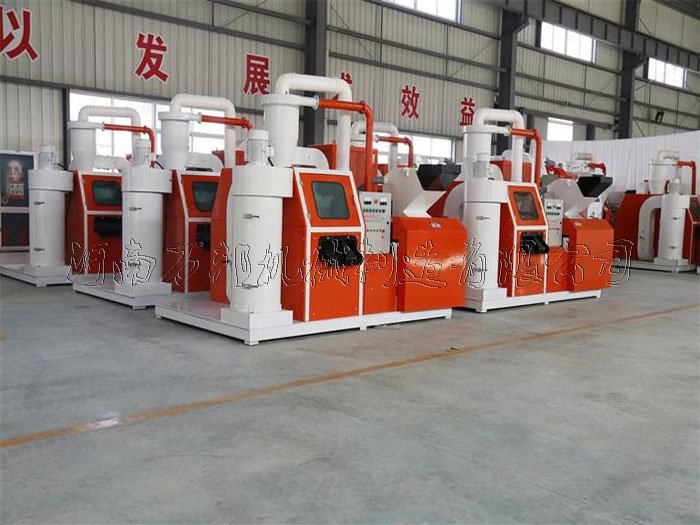

銅米機作為現代工業電纜通信電纜加工處理的回收設備，在社會應用中有著廣闊的市場空間，該機改變了原有的取銅理念避免了塑料燃燒對空氣的污染，而該機的使用可將各種線纜在充分破碎后對線纜內部的銅、塑進行充分分離使電纜可以得到重復的利用并實現較高的經濟價值。銅米機在使用中銅塑的分離可達到98%以上，是針對各種汽車電路線，通訊光纜線以及剝線機不適合加工的各種廢舊雜料電線，毛絲細線等物料的首選產品。河南萬邦機械銅米機設計先進，結構合理，電氣采用PLC程序控制，工作可靠。本機由一級破碎機、皮帶輸送機、二級破碎機、螺旋提升機、左右振動篩，左右收塵器，液壓站，電器控制等組成。廢電線電纜通過撕碎破碎后，成為塑料破碎片與銅米，使之在篩面波形躍致力前行，通過氣流推吸及篩箱直線激振雙重作用分離芯皮，將銅米、塑料以及銅和塑料的混合物分別從不同的出料口送出，灰塵經由風道到達收塵器。振動篩由變頻控制，根據不同的工況調節振動頻率，風量大小由調節閥控制，全程動作由PLC程序控制，觸摸屏顯示各項運行參數了，操作維護方便，可加工的廢舊電纜20毫米以下，根據用戶需求其產量可在200~1500Kg/h之間任選。

結構特點

1、結構緊湊，外型美觀，布局合理，安裝方便。
2、采用PLC控制，使設備均勻進料，智能化操作，自動報警功能，使操作變得更簡便，省心省時省力，最大程度保證了設備的穩定運行。
3、破碎機采用了高硬度主軸，使破碎機載物時更具有沖擊力。它的工作原理采用了撕裂式，由微型刀頭和圓柱型刀桿組成，大大降低了易損件（刀具）的投入。
4、粉碎機、分選設備與集塵設備采用平臺組合式，使設備便于移動及運輸，增加了設備的靈活性。
5、粉碎機轉子采用交替式刀軸，使粉碎機生產效率更高，噪音更低，運轉更穩定。
6、本設備采用氣流分選設備與高壓靜電設備相結合，使分選率高達99%以上。
7、回料系統使半成品進行二次粉碎，保證了金屬與非金屬的完全分離。
8、布袋集塵設備有效控制粉塵溢出，除塵效率高達99%。完全符合國家的環保要求《大氣污染物綜合排放標準》GB16297—1996無二次污染。
9、一破機采用液壓助推，有效提高一破機的破碎效率。
10、二破機采用液壓系統可輕松打開機身，便于設備進行維護。

機構原理

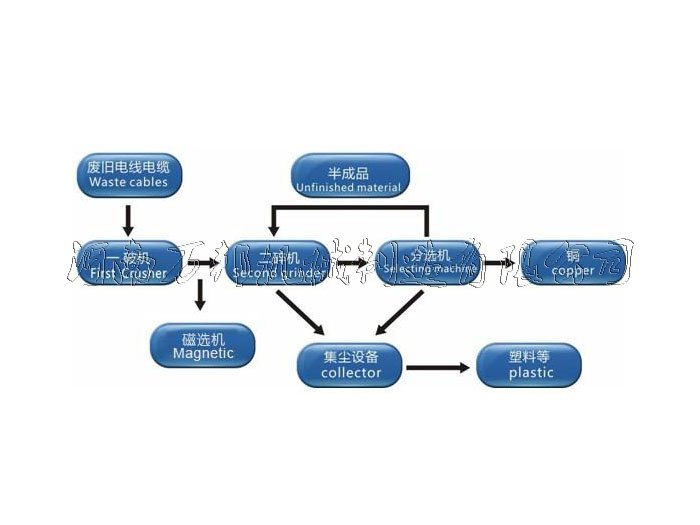

銅米機在對廢舊電纜進行銅塑分離過程中首先把一些雜亂的電纜電線通過：一次破碎機把破碎后的物料通過上料輸送帶，送至細碎設備進行二次破碎，然后二次破碎機把之前粗碎后線纜進行二次破碎加工成3mm左右的小型顆粒，在經過細碎粉碎后的小型顆粒在提升機的輸送作用下進入振動篩中通過震動過程中通過風機配合即可將塑料和銅實現分離。

1、粗碎機
對電纜進行一級破碎為二級細碎做前序準備。
2、細碎機
通過對一級破碎物料的粉碎使其達到適合分離的大小。
3、提升機
通過螺旋輸送或斗式提升機（依據型號大小配置）對破碎后的物料進行輸送。
4、旋風除塵器
將粉碎過程中及物料中的煙塵進行收集處理。
5、震動分離機
通過細碎后的物料在該機的作用下實現塑料和銅的分離。
6、集成配電柜
以plc集成化控制方式對整機粗碎、細碎、提升、分離等工序進行控制。
