設備介紹

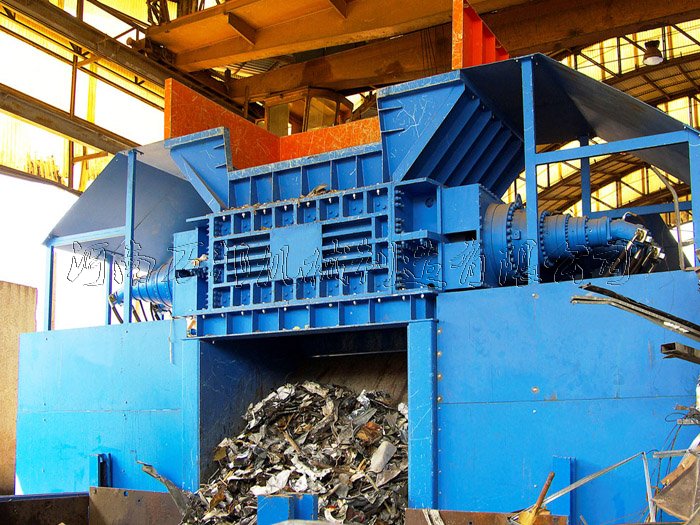

彩鋼瓦撕碎機為金屬撕碎機系列產品的一種,該機主要可用來回收各種彩色涂層鋼板瓦，廢舊薄鐵皮、汽車輪胎等廢舊金屬及橡膠制品，該機名稱的出現是在現代化廠房建設過程中對廢舊鋼瓦的更換而衍生的一種針對該種材料進行專業破碎回收的設備，該機的出現在一定條件下解決了金屬粉碎機投資成本大生產效率低的缺點，該機可作為大型鋼構的粗碎設備進行使用，經過粗碎后的顆粒可經金屬粉碎機生產線后對其揉粒及脫漆，以便減少物料運輸成本和滿足轉爐煉鋼對爐料品質的要求。河南萬邦機械彩鋼瓦撕碎機系列產品除了對彩鋼瓦進行破碎外還可對：木材、木材邊角料、木托盤、實木、廢舊建筑模板、洗衣機桶、冰箱外殼、中型管材、管件、木托板、輪胎、包裝桶等材料進行破碎。

1 、本品對于一軸粉碎機難粉的大塊料、筐料 、管材、板材、木材、輪胎、廢舊金屬桶、大卷薄膜都可破碎;
2 、特厚板材精密加工的組合結構外框大角度六角柱的強力旋轉軸大口徑堅固投入料斗因此可以放心投入大型原料;
3 、在厚度、形狀、排列順序等方面設計加工獨特的回轉刀，剪切力強、刀刃鋒利，能夠高效率破碎；
4 、低速運轉，噪音低，粉塵少;
5 、刀具由特殊合金鋼制作，堅固耐用。

生產視頻

機構原理

河南萬邦機械彩鋼瓦撕碎機在結構原理上依據被粉碎物料的大小程度選擇合適的刀盤直徑，通過相互選擇的兩軸和四軸間夾角的不斷收縮實現對廢舊彩鋼瓦的擠壓、卡緊和撕碎。由于主軸是在低轉速高扭矩狀態下工作所以物料在進入機腔后會很容易進入卡位，實現廢舊彩鋼瓦的破碎。
1．彩鋼瓦撕碎機主體 設備主要機體采用優質鋼板焊接消除應力處理/整體機加工，確保設備在長時間重負荷中穩定性。

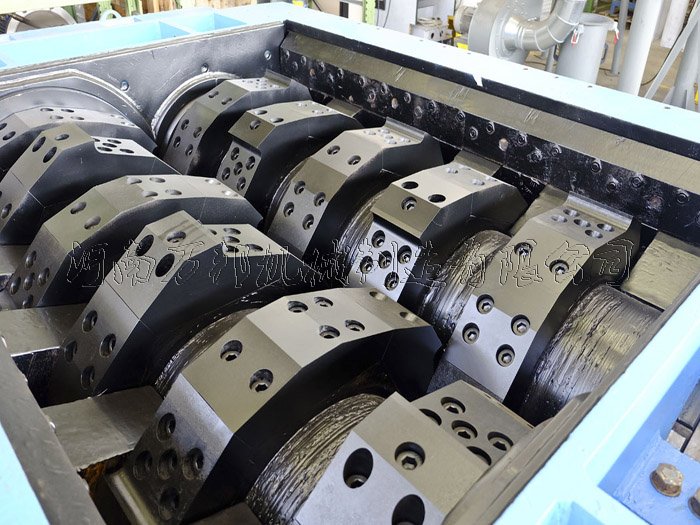

2．動刀/定刀 動刀材料采用專用特殊合金工具鋼鍛打毛坯，精密機加工、多次熱處理和低溫冷凍熱處理技術而成，整體韌性硬度一致能重復修復使用，確保在切削性能和使用壽命。定刀采用專利掛鉤式安裝，優化刀具更換功能，使刀具維護更換更加高效。
3．軸承/密封 軸承座采用專利的拼合便拆式，能快速拆下動刀、定刀、軸承等部件，易于維護和更換刀具，特有的密封結構有效阻隔破碎物和油脂的接觸，處理液態物料也能保護軸承和齒輪等。
4．刀軸 采用高強度重載專用鋼材加工精制，更合理地配合刀具為切削提供有力的動力。
5.減速機 雙軸撕碎機減速機作為設備重要載荷轉換輸出的裝置，在撕碎機整體中的地位不可忽視，好的減速機的額定載荷下輸出扭矩較高，動力損失下。
6.電動機及電路控制機構 河南萬邦機械撕碎機電動機采用三相純銅電機可有效的延長設備過載時間從而保障電機不被燒壞，其次在電路控制機構上雙軸撕碎機采用西門子plc可編程控制器進行設備精準控制，如需加工特殊物料該控制系統還看兼容伺服電機驅動器對電機轉速及步距做出精確調節。

技術參數
